Hybrid central med energiåtervinning

Hybrid fjärrvärmecenter SW Nordic kan kombineras med system för återvinning från olika källor.

Anslutning till värmepump för frånluftsåtervinning som används till förvärmning av värmevatten och varmvatten är en ekonomisk lösning för minskning av energiförbrukning i fastigheter och möjliggör val av optimal energikälla.

Hybridlösning

det finns flera möjligheter att kombinera förvärmningen från frånluftsåtervinning med fjärrvärmecentralen

- parallellinkoppling - förvärmning av värmekretsen när ECO Heater anslutes till tilloppsledning värmekretsen

- serieinkoppling - förvärmning av värmekretsen och laddning av ackumulatortank när ECO Heater anslutes till returledning före växlaren. Vid denna teknisk lösning måste returtemperatur fjärrvärme kontrolleras och kylning ordnas.

Anslutning av värmeåtervinning till värmekretsen är vanligast. Delflöde anslutes till framledning i värmekretsen och resterande flöde från returledning värms upp i värmeväxlare. Givare placerad efter pumpen i värmekretsen öppnar styrventilen i fjärrvärme för eftervärmning av värmevatten.

När värmepumpen levererar värmevatten till både värme- och varmvattenkretsen användes teknisk lösning med växlare för för- och eftervärmning av kallvatten med fjärrvärme och anslutning av förvärmt vatten från växlare eller slingtank i värmepumpskretsen mellan för- och eftervärmningsväxlare.

Fördelningsventil i kallvattenledning styr tappvatten mellan förvärmningskretsar för optimal kylning av returtemperatur.

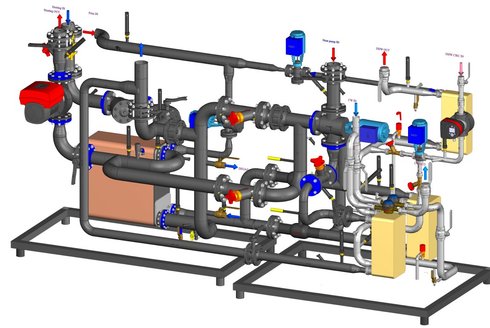

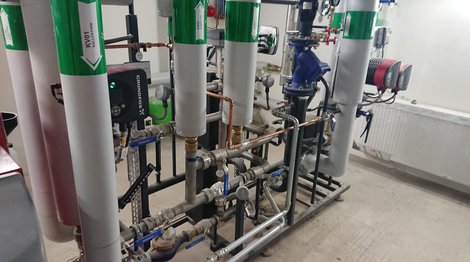

FJV central med 2 stegskoppling och

med förvärmning av både värmevatten och kallvatten från frånluftsåtervinning

Hybrid fjärrvärmecentral med

anslutning till frånluftsaggregat

Bostadshus med frånluftsventilation kan utrustas med frånluftsaggregat i tre alternativ:

En kompakt lösning är Eco Heater där frånluftsventilationsenheten och värmepumpsenheten är sammanbyggda i en fabriksmonterad enhet och köldbärarrören är färdigkopplade inne i aggregatet. Om höjden tillåter och det är möjligt att placera allt på samma ställe så är lösning med ECO Heater att föredra.

En annan lösning som påverkas av vindar med lågt i tak eller vid ombyggnader med krav på låg ljudnivå har frånluftsdelen på vinden och värmepumpen placerad vid fjärrvärmecentralen, vilket underlättar servicearbete men ledningen mellan enheter kräver kondensisolering.

Tredje alternativ, lämplig för ombyggnader, har frånluftsdelen placerad uppe på taket ovanför frånluftskanalen och värmepumpen vid fjärrvärmecentralen i undercentralen.
