FJÄRRVÄRMECENTRAL
för flerfamiljhus och kommersiella fastigheter
för ny- och ombyggnader
Prefabricerad fjärrvärmecentral
pewo SW Nordic
för uppvärmning av värme-
och tappvattenkretsen
effekt 100 kW - 20 MW
för flerfamiljhus och
kommersiella fastigheter
för ny- och ombyggnader
kan levereras med
kundanpassad teknisk lösning
med parallell- eller
2-stegskoppling
med anslutning till värmepump
med styrsystem
med kommunikation
med prefabricerad isolering av
komponenter och
rörkonstruktion
Fjärrvärme
Värmekretsen
Varmvattenkretsen
Vi levererar 2D ritningar med mått före leverans för godkännande
design i 3D dwg är underlättar val av tekniska kombinationer i samtal med konsulter och våra partner
centraler med många inbyggda komponenter som värmemängds-mätare och flera avstängningsarmaturer samt större fjärrvärmecentraler delas i flera ramar för enklare hantering och transport i fastigheten
Fjärrvärmecentral med primärsträcka, värmekrets med värmeväxlare, styrventil med ställdon och givare,
pump med filter och 4 p manomter, avstängningsarmatur
anslutning till värmepumpskretsen,
anslutning till externavgasare.
Varmvattenkretsen med värmeväxlare, styrventil med ställdon och givare, pump varmvattencirkulation med
avstängnings- och backventiler, säkerhetsventil kallvatten
avstängnings- och backventiler
Fjärrvärmecentral pewo SW Nordic finns i utförande både med parallell- och tvåstegskoppling beroende på typ av fastighet. Tvåstegskoppling med förvärmning av kallvatten från fjärrvärme retur är lämplig för större fastigheter med stor vattenförbrukning och hög systemtemperatur i värmekretsen.
Fastigheten i nybyggnation innehåller ofta kombination av uppvärmning genom en värmepump och en fjärrvärmecentral. Det finns flera olika kombinationsmöjligheter för anslutningar,
med separat växlare med laddpump eller anslutning till slingtank.
Vi eftersträvar optimal användning av energi i våra systemlösningar.
Värmepumpskretsen
Fjärrvärmecentral pewo SW Nordic
med lödda växlare för uppvärmning av värmevatten till en eller flera värmekretsar och varmvattenkretsen
kan levereras komplett med prefabricerad isolering och med styrsystem i apparatskåp,
kan kompletteras med anslutning av förvärmning från värmepumpskretsen, solvärmekretsen eller frånluftsaggregat
till både värme- och varmvattenkretsen.
vi gör teknisk dimensionering av värmeväxlare, inbyggda komponenter och systemlösningar
vi producerar dwg ritningar med mått för kontroll av placering i rummet och och för transport till undercentralen
fjärrvärmecentraler med flera kretsar görs i delat utförande på separata ramar och rörledningar med flänsar för sammansättning på byggarbetsplatsen.

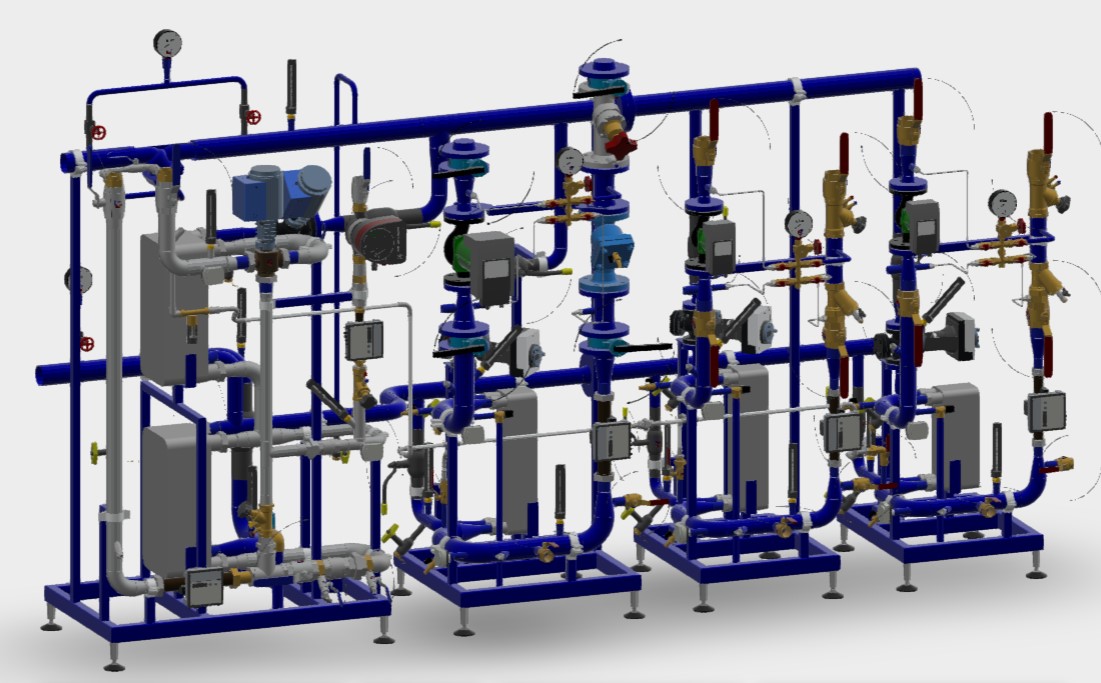

Trähuset Sävja Uppsala
47 lägenheter i nybyggnad Trähuset
110 lägenheter i ombyggnad Sävjahuset
Det nya huset är byggt helt i trä

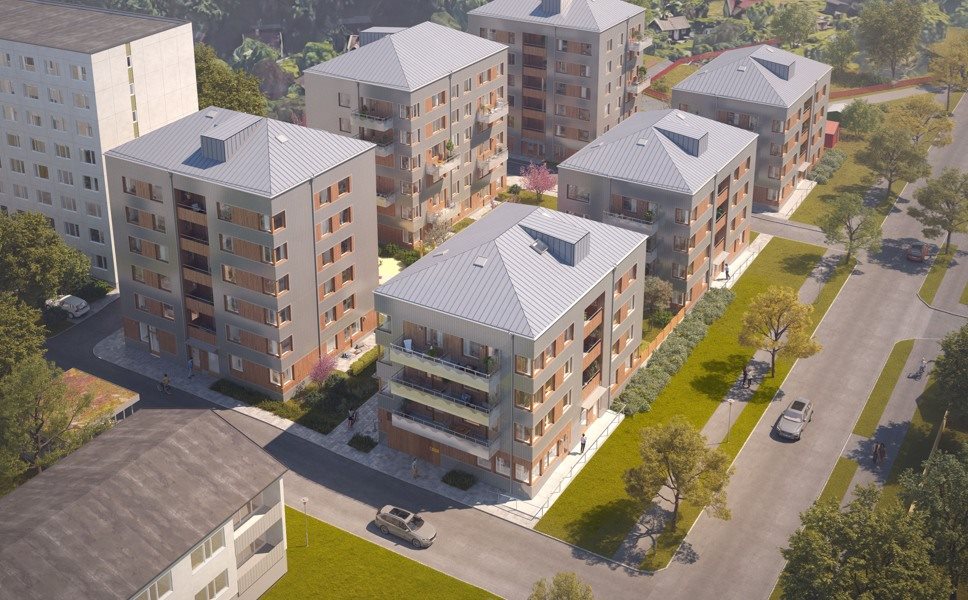

Kv Örtugulandet
Äkeshovsvägen i Bromma
96 hyreslägenheter i 6 fastigheter

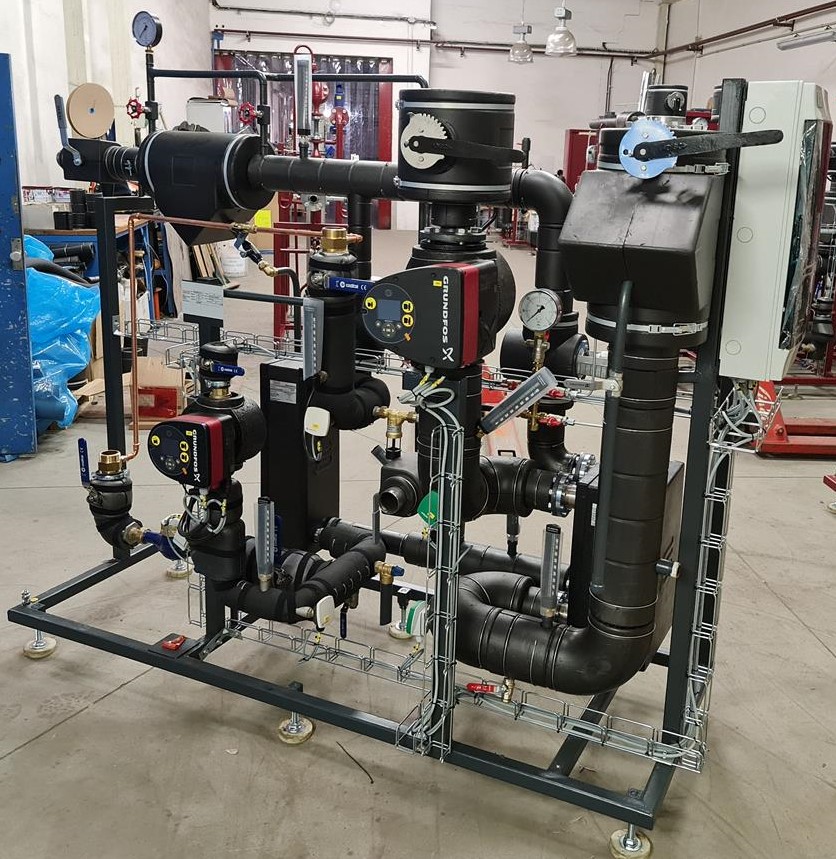

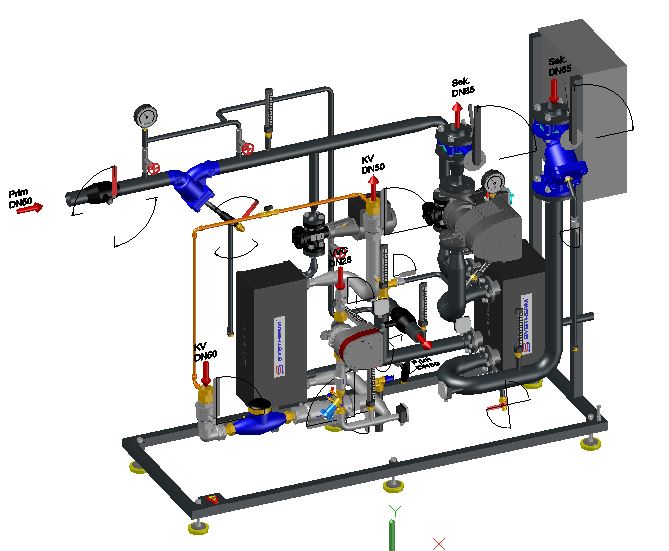

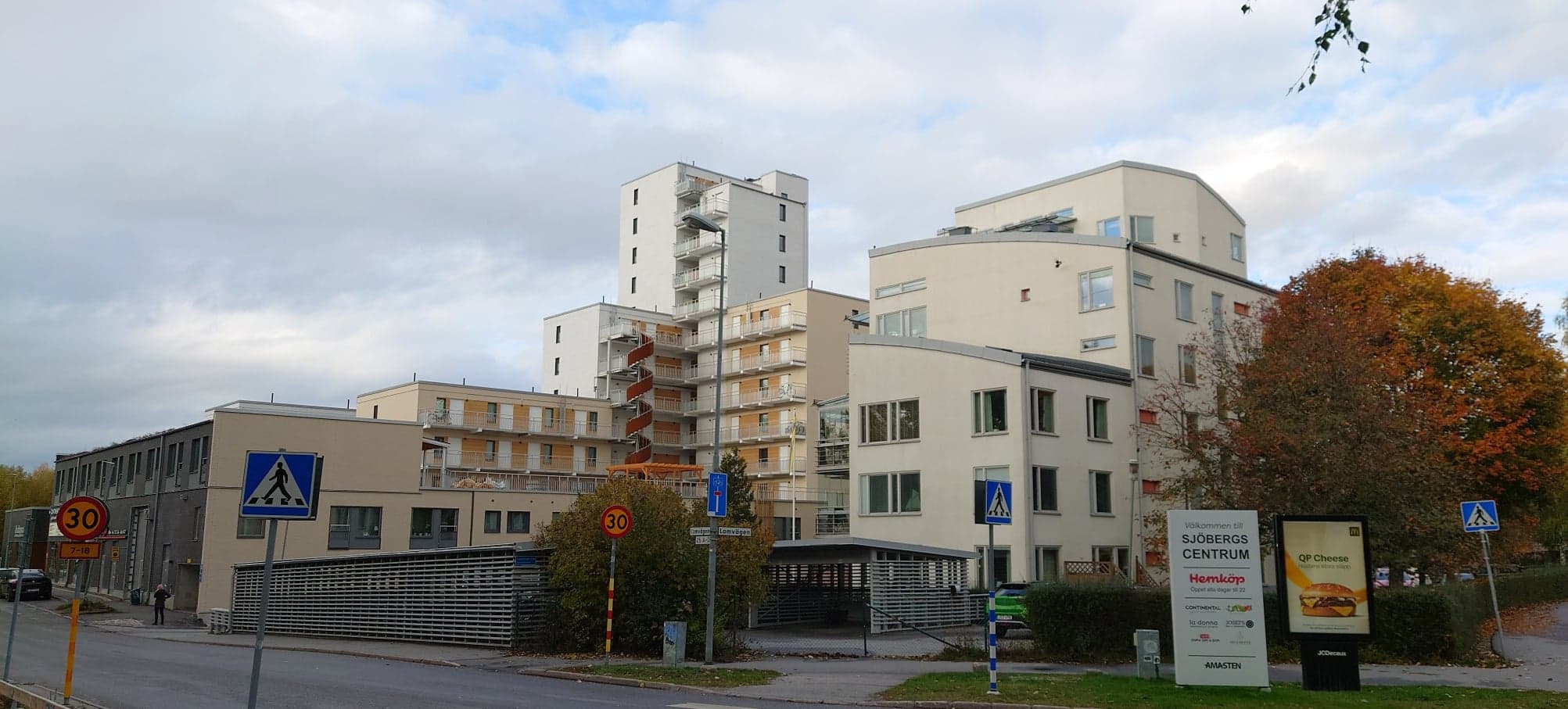

Sjöberg centrum
Sjöstjärnan 2
107 lägenheter och butiker
Näsby slottspark - Norra Parken
närvärmecentraler olika storlekar
närvärmesystem med sjövärmepump

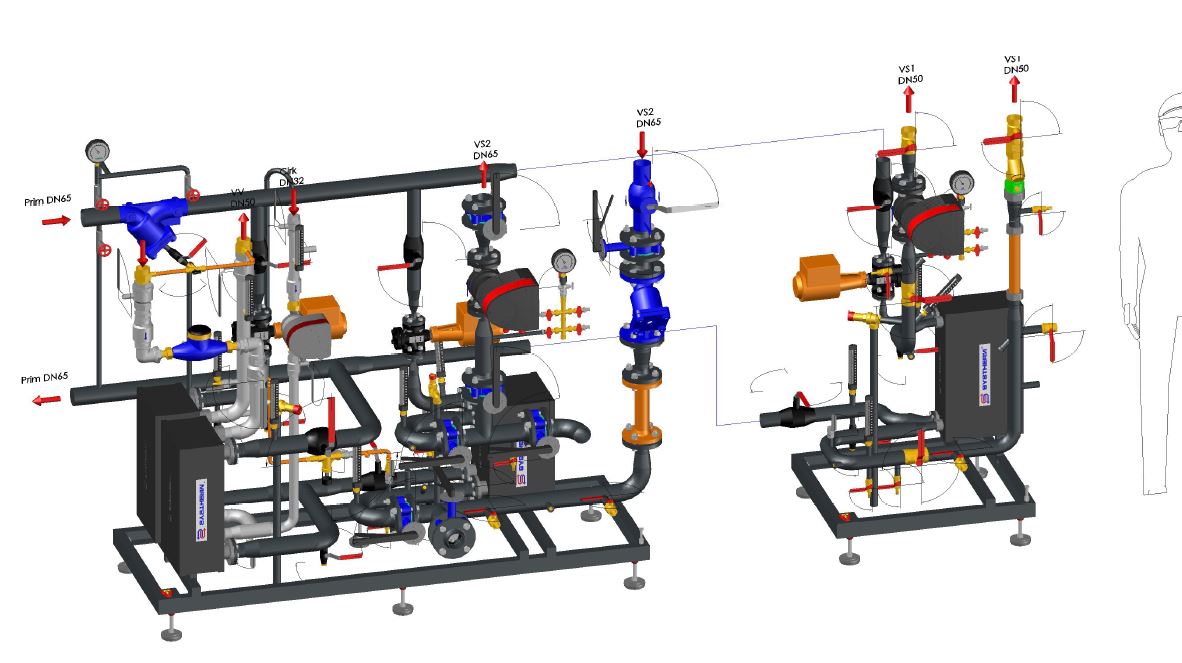

Kv Promenadskon
Älvsjöstaden
195 lägenheter
med anslutning till värmepumpskretsen

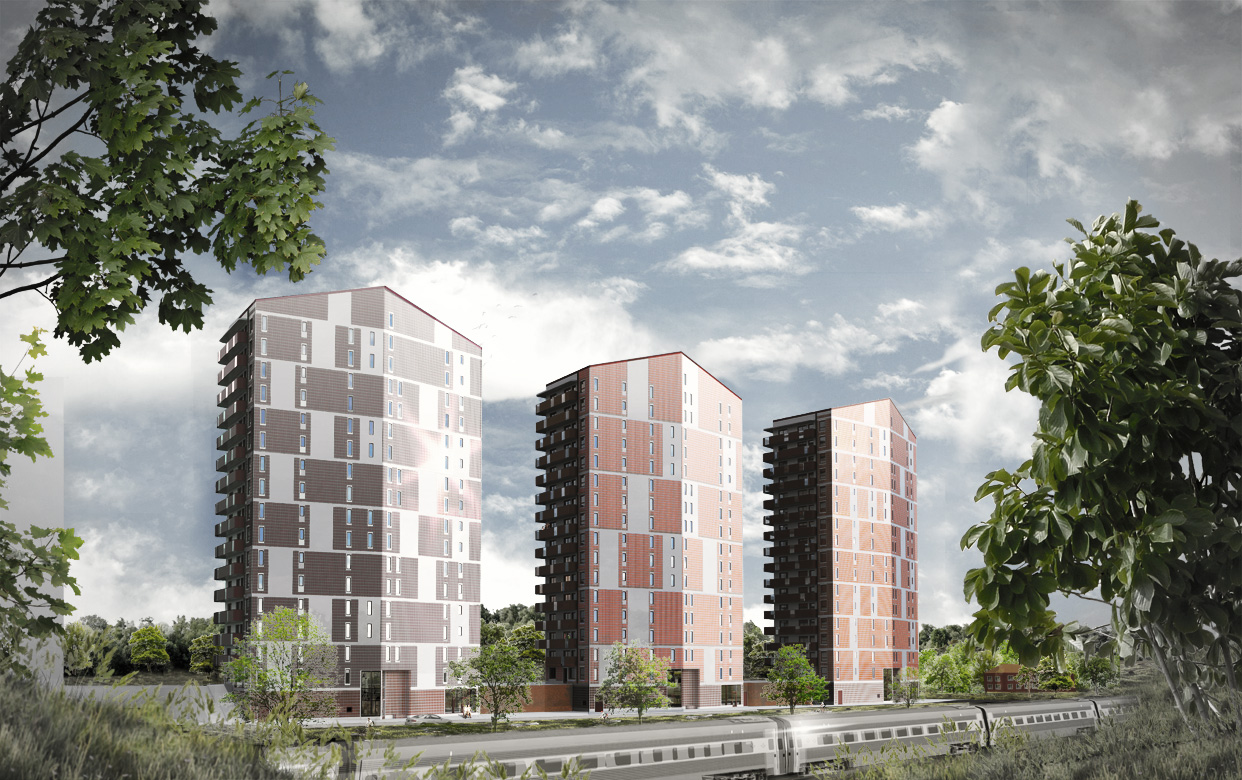

Årstahusen IKANO
Mötesplatsen Brf Träffas + Brf Umgås + Brf Trivas
78 lägenheter i varje fastigheter
en FJV central på plan 9 med en värmecentral på plan 27
Stora Mossens Backe
Bromma
70 lägenheter

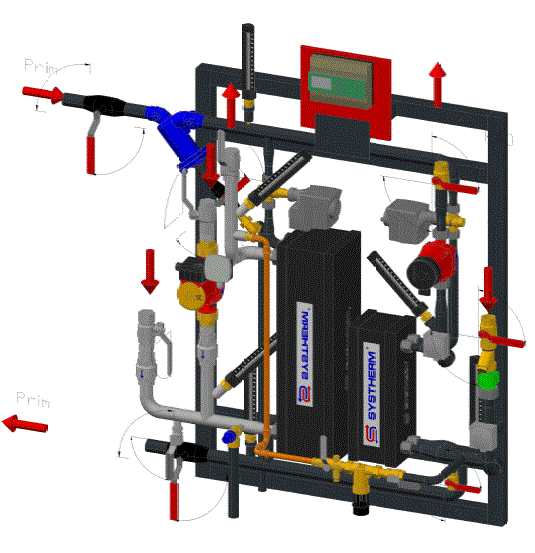

Vågghängda fjärrvärmecentraler
för små fastigheter i olika kombinationer

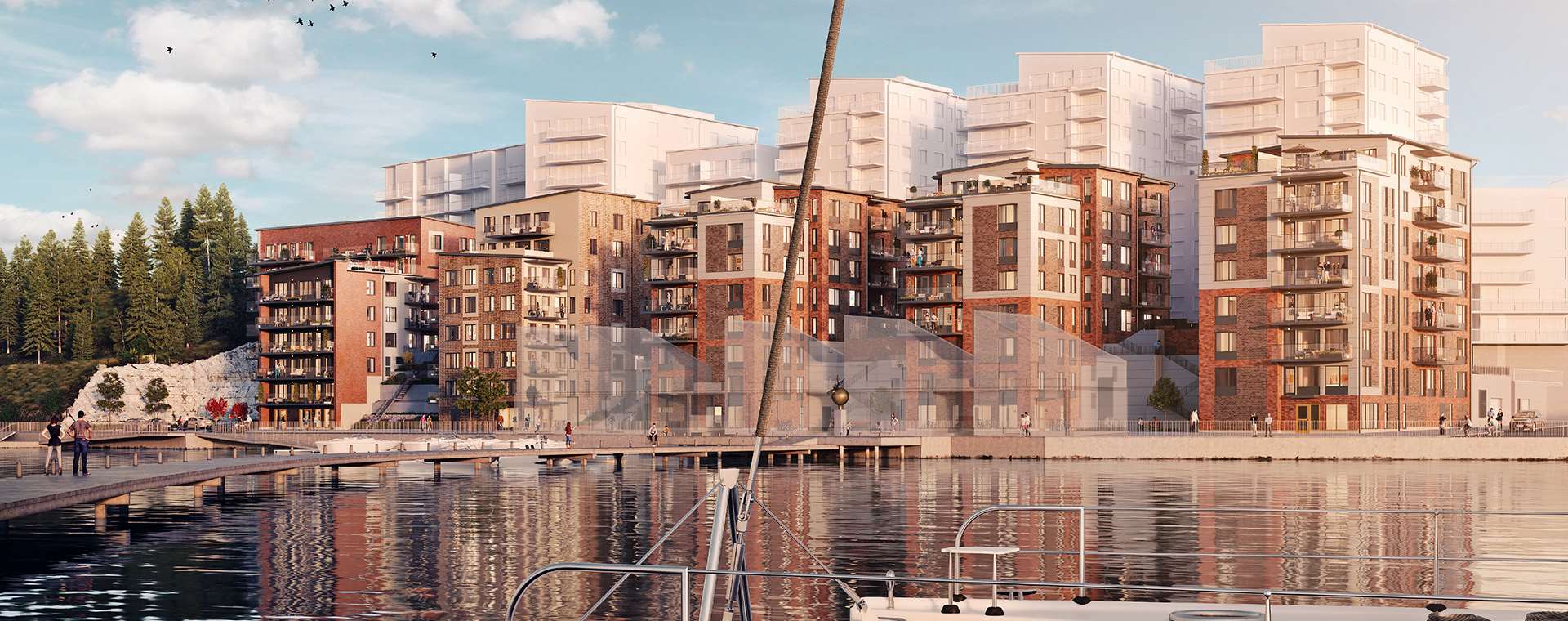

Tollare Marina
97 lägenheter

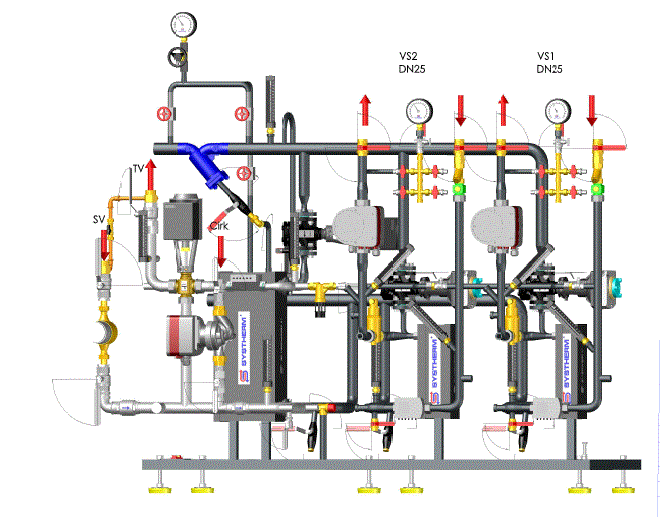

Kv Toppsockret
SISAB daghem
fjärrvärmecentral med blandningsventil VV
och små effekter i värmekretsar
Fredriksdalskajen
Hammarby sjöstad

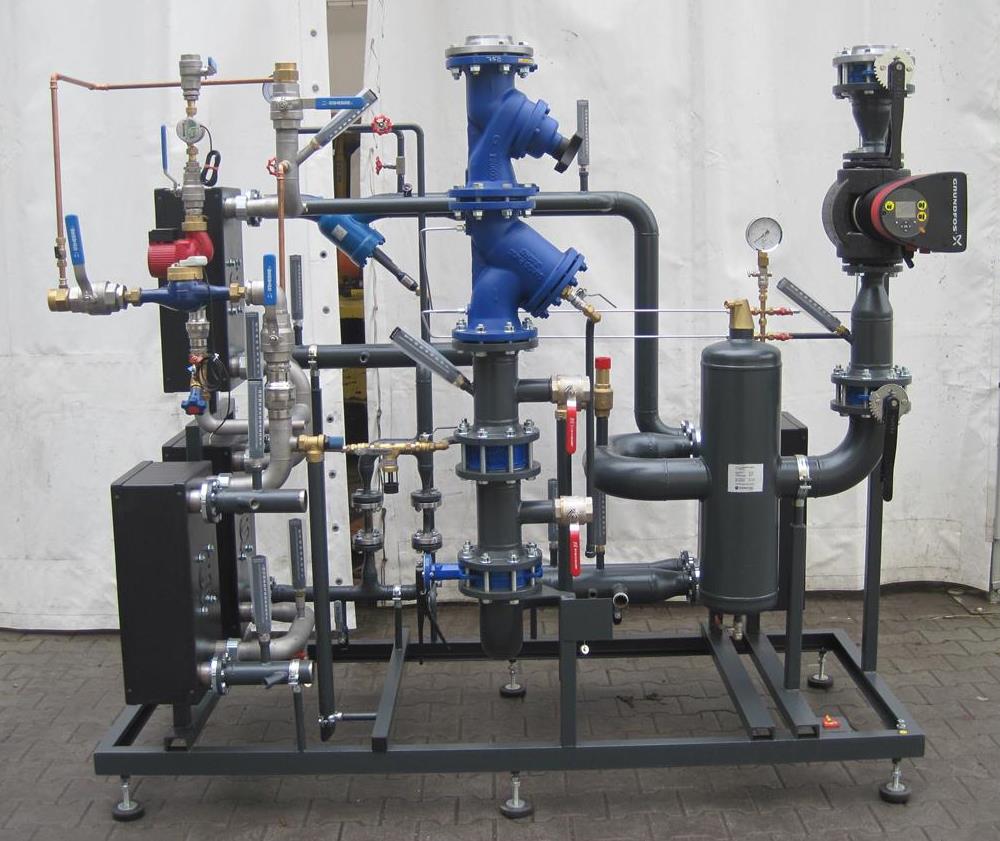

Lamellhuset, Timmglashuset m.fl.

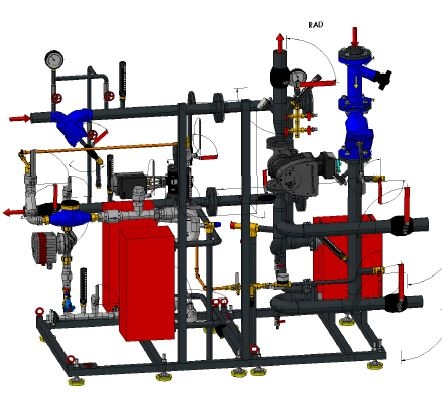

Fjärrvärmecentral Kabelverket 9
Älvsjö
133 lägenheter
med förvärmning från solvärmekretsen
våra systemlösningar är anpassade efter de specifika krav och behov i varje tillämpning
vi utgår från ett standardkopplingsschema
som kan kompletteras med flera komponenter och kretsar
Flödesschema med komponenter:
regulator i apparatskåp med utegivare
1.1 avstängningsventiler primär-option
1.2 filter med spolventil med propp
1.3 manometer med 3P mätning
1.4 termometrar
2.1 styrventil med ställdon värmekretsen
2.2 avstängningsventiler primär-option
2.3 avtappnings/spolventil primär-option
3 värmeväxlare värmekretsen
3.1 och 3.2 givare och termometrar värmekretsen
3.3 pump värmekretsen
3.4 filter / med avtappningsventil och propp
3.5 avtappningsventil
3.7 manometer med 4P mätning
3.8 säkerhetsventil värmekretsen
3.9 avstängningsventil värmekretsen
3.10 injusteringsventil värmekretsen
5.1 styrventil med ställdon varmvattenkretsen
5.2 avstängningsventiler primär-option
6 värmeväxlare varmvattenkretsen
6.1givare varmvattenkretsen
6.2 termometer varmvattenkretsen
6.3 avstängningsventil varmvattenkretsen
6.4 påfyllning värmekretsen med ÅS skydd
7.1 avstängningsventil varmvattencirkulation
7.2 backventil varmvattencirkulation
7.3 pump varmvattencirkulation
8.1 avstängningsventil kallvatten
8.2 backventil kallvatten
8.3 säkerhetsventil kallvatten
8.5 flödesmätare med M-Bus-option
